Vodný scenár Systém napájacieho systému riešenie

Fotovoltaické čerpacie systémy a zloženie

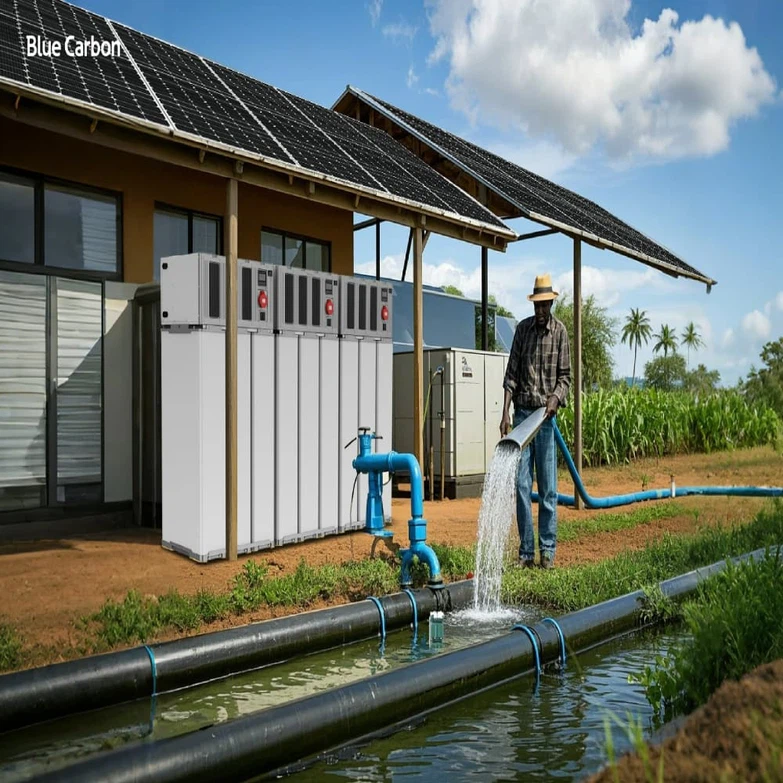

Systém čerpania vody z modrého uhlíka sa skladá hlavne z fotovoltaických panelov, fotovoltaického skladovacieho stroja, meničového a vodného čerpadla .

Systém PV čerpadla využíva solárnu energiu na pohon vodného čerpadla na extrahovanie vody z hlbokých vrtov, riek, jazier, nádrží a iných zdrojov vody .

Fotovoltaické čerpadlo využíva dlhodobú energiu slnečného slnečného žiarenia bez potreby naftového paliva, napájacej mriežky alebo manuálnej povinnosti, ktorá vo veľkej miere šetrí pracovnú silu .

Úloha systému čerpania fotovoltaickej vody

V minulosti boli vodné čerpadlá obvykle poháňané elektrickými alebo naftovými motormi na dodávku vody, ale elektrické a naftové vodné čerpadlá poháňané vodnými čerpadlami nielenže majú nielen vysoké náklady na prevádzku a údržbu, ale tiež môžu využívať fosílnu energiu a poškodiť ekologické prostredie (. V súčasnosti, piko-ležiace rukopisy a ležiace rukopisy sú bohaté na vodu a lekcie, ktoré sú bohaté na vodu a lekcie, ktoré sú bohaté na vodu, bohaté na vodu, bohaté na vodu, bohaté na vodu, bohaté na vodu, ktoré sú bohaté na vodu a lekcie, ktoré sú v okolí. Pomocou systému čerpania fotovoltaickej vody na zásobovanie vodou sa môže použiť na poľnohospodárske zavlažovanie, úpravu piesku, vlastnosti mestskej vody, voda pre život a ďalšie polia .

Výhody integrovaného systému fotovoltaického skladovania a napájania pohonu

• Integrovaný fotovoltaický úložný a pohonový systémbez vodnej veže

Tento integrovaný systém môže úplne nahradiť tradičné zariadenia na výrobu energie, záložné napájanie a vodné veže, aby sa uspokojili dopyt po dodávke zavlažovania vody okolo hodín a na akúkoľvek dobu .

• Systém si uvedomujeZníženie nákladov a zvýšenie efektívnosti

Synergická technológia optického skladovania zvyšuje využitie vodného čerpadla o 40%-50%a inteligentne reguluje skladovanie a výtok na optimalizáciu energetickej účinnosti

• Vysoká kompatibilitaaprispôsobenie mnohým značkám motorov

Vysoko kompatibilný s hlavnými trojfázovými AC Motormi naprieč značkami .

• Konštantný stabilný výkon

Imúnny voči odchýlkam za tieňovanie a ožarovanie; Zmierňuje riziká poškodenia zariadenia potlačením nestability (e . g ., vodné kladivo); Integrovaný systém pohonu úložného priestoru sa vyhýba tradičným fluktuáciám napájania priameho pohonu .

Konfigurácia a

1. solárny systém

Modul: 2 x 500 W solárne panely (celkový výkon 1 kW), pripojený k solárnemu boxu.
Parametre solárnej skrinky:
Menúca kapacita: 2 . 7KVA, prevádzková teplota: -40 Stupeň ~ +65 Stupeň.
Vstavaný MPPT (maximálne sledovanie Power Point), podporuje 120-450 rozsah napätia vdc, maximálne otvorený obvodný napätie 500VDC .
2. konfigurácia invertora frekvencie

Model: bct-fn60g7r5t4b, menovitá kapacita 11kva .
Adaptabilita: 3- fáza 380V Vstup/výstup, prispôsobiteľná na 7 . 5KW Motor (E {. G . Vodné čerpadlo).
3. pripojenie vodného čerpadla

Adaptabilita: 4SD6/50, 4SD12/31 (7 . 5KW, 2850RPM).
Funkcia: poháňané meničom na splnenie rôznych požiadaviek na tok a hlavu .
Systémový tok: Solárny panel → Solárne pole (nariadenie MPPT) → Invertor (konverzia napätia) → Vodné čerpadlo (jednotka) .
Základné výhody: Prispôsobiteľnosť širokého teplotného rozsahu, kompatibilita s vysokým napätím, flexibilné prispôsobenie zaťaženia .

Konfigurácia b

1. solárny systém
Modul: 42 kusov solárnych panelov 585 W (celkový výkon 24 . 6kW).

Parametre batérie:

Nominálne napätie: 48v

Napätie otvoreného obvodu (VOC): 53,08V

Kapacita: 1800 AH

Nabíjací systém:

MPPT radič (18A/6KW × 6), podporuje efektívne nabíjanie .

2. Konfigurácia meniča
Hlavný invertor: 36KW Solar Inverter, Vhodné vstupné napätie: 360/380/397/415V, frekvencia 50/60Hz .

Frekvenčný prevodník: FNP015T4B (21KVA), vstupné/výstupné napätie: 3- fáza 380V, vhodné pre motor 15KW .

3. adaptácia vodného čerpadla
Výkon motora: 15kw, 2850RPM .

Model: 6SP 18-28, 6sd10/33 atď. .

4. funkcie systému
Vysoká kompatibilita: Invertor podporuje vstupy viacerých napätí a prispôsobuje sa rôznym štandardom mriežky .

Vysokoúčinná kontrola: Technológia MPPT optimalizuje využitie solárnej energie a prevodník frekvencie presne zodpovedá zaťaženiu motora .

1. Riešenie základných bodov bolesti v priemysle

Kríza nákladov na energiu

Tradičné odpady z nafty/mriežky31.8%nákladov na energiu .

Solárne skladovacie čerpadlá znížia náklady na energiu na0,053 $/ton(86% lacnejšie ako mriežka) .

10- Celkové porovnanie nákladov:
Diesel (2,135)>Grid(2,135)>Grid(1,788) > Solar (385)>Solar+Storage(385)>Solar+Storage (265) .

Obmedzenia infraštruktúry

Nie sú potrebné žiadne vodné veže:30%+ nižšie náklady na výstavbu.

Operácia 24/7: Funguje aj bez slnečného žiarenia, opravuje prestoj tradičných slnečných čerpadiel .

Riziká kolísania energie

Tradičné PV čerpadlá trpia poškodením „vodného kladiva“ v dôsledku nestabilného slnečného žiarenia .

Solar+Storage zaisťujekonštantný výstup, Ochrana zariadenia .

2. hodnota multi-scenario

Zavlažovanie poľnohospodárstva

24/7 zalievanie: 40-50% vyššia účinnosť, zabráni poškodeniu koreňov z poludňajšieho tepla.

Mobile Power Hub: Podporuje poľnohospodárske nástroje (drony, Harvesters) .

Ekologické projekty

Nasadenie mimo mriežky: Ideálne pre hory/parky szávislosť od nulovej mriežky.

Nízka údržba:12% nákladov na údržbu dieselových čerpadiel, 10+ rokov životnosť .

Vodné roztoky

Modulárny dizajn:

Malé domy: 1 . 1KW Pump (2 panely + 3 kwh).

Veľké potreby: 30kW Pump (63 panelov + 135 kwh Storage) .

Tiché a ekologické: Žiadne hluk/znečistenie vs . Dieselové generátory .

Solárne ponorné čerpadlá sa považujú za vodné čerpadlo, ktoré funguje efektívne a je priateľské k životnému prostrediu . ponorné čerpadlá sa používajú hlavne na čerpanie vody z hlbokých jamiek, riek a jazerá {.}}}} Solárne čerpadlá, ktoré môžu byť v porovnaní s čerpadlami, ktoré môžu byť umiestňované, môžu byť prepravné ruky a lakovacie čerpadlá Ponorené . Týmto spôsobom sa môžu solárne ponorné čerpadlá používať bez elektriny a bez dozoru na uspokojenie polí poľnohospodárskeho zavlažovania, ošetrenia piesku, vlastností mestskej vody a domácej vody .


3. technické výhody

4. výhody klienta

✅ Náklady: 90%+ úspory energie za 10 rokov .
✅ Účinnosť: 45% Viac vodného výstupu, funguje v nízkom svetle .
✅ Spoľahlivosť: Prežije -40 Stupeň ~ 65 stupňov, ochrana IP65 .
✅ Udržateľnosť: Nulové emisie, ESG-kompatibilné .

🌍 Prípadová štúdia: Saudská farma s použitím systému 30 kW systém podporil vodný výstup od210%, ROI v<2 years.

Vďaka výhodám nezneženia, automatizácie, vysokej spoľahlivosti a bez dozoru je systém čerpacieho PV samostatným systémom zásobovania vodou, ktorý je ideálny pre pumpovanie špeciálnych potrieb {{}}} {}}} Solárne zavlažovacie fotovoltaické pumpovanie, je efektívnym skúmaním vody, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, prácou, ktorá sa riadi ekonomický Zdroje .

Riešenie scenára vody/zdvíhania

Praktické scenáre

• Poľnohospodárske zavlažovanie: Poľnohospodárska pôda musí byť zavlažovaná solárnymi fotovoltaickými poliami, všeobecnými meničmi prostredníctvom solárnych fotovoltaických polí, všeobecných meničov a fotovoltaických regulátorov na premenu solárnej energie na elektrinu na stroje na čerpanie, ktoré čerpajú vodu do zavlažovanej oblasti na zavlažované plodiny {} {}}
• Funkcie mestskej vody: Plánovanie mestského krajiny a vodné prvky sú neoddeliteľné, ale poháňané elektrinou, prevádzkovými nákladmi a nákladmi na údržbu sú o niečo vyššie, fotovoltaické čerpacie systémy nemôže poskytnúť žiadnu mriežku, žiadne umelé povinnosti, spoliehanie sa na fotovoltaické čerpacie systém
• Domáca voda: Voda, ktorú používame v našich životoch, je potrebné uložiť aj a potom preteká z cisterny do nám cez potrubia . V tomto procese môže tiež prepadnúť fottovoltaický čerpací systém, ale spolieha sa na fotovoltaický čerpací systém aj malý príspevok k úspore miest v mestách!
• Sand management: desert areas without electricity, no water is a conventional phenomenon, and sunny, underground contains water resources, this time the use of photovoltaic pumping system, solar energy into electricity, to provide power for the pumping unit, the water will be used to the required area, but also can be installed solar panels to the required location, not only to solve the problem of the desert residents of electricity, drought problems, but also to achieve the purpose of the prevencia piesku .
